step7 microwin4.0.6.35

软件介绍

step7 microwin官方版是一款西门子PLC S7-200的编程软件，step7 microwin官方版软件内置强大的编程功能，可以帮助用户轻松完成PLC编程，step7 microwin最新版软件还具有良好的兼容性，支持各版本Windows系统，支持中文操作界面，符合国人的操作习惯!

软件基础简介

1、支持的操作系统：

Windows 2000，最高 SP3 Windows XP，最高 SP3 (32 位) Vista，最高 SP2 Windows7 (32 位) Windows7 (64 位)

STEP7 MicroWIN V4.0 SP8 X X X — —

STEP7 MicroWIN V4.0 SP9 n.t. X n.t. X X

X = 可执行并经过测试;n.t. = 未经过测试;— 不可执行/

2、兼容性：

STEP7 MicroWIN V4.0 的两个 Service Pack (SP8 和 SP9)与所有 S7-200 CPU (CPU 21x 和 CPU 22x)兼容。

可以没有任何限制地打开和进一步处理使用以前的 MicroWIN 版本创建的程序。

使用旧版软件既不能打开也不能处理使用新的 Service Pack 创建的项目。

安装 STEP7 MicroWIN V4 Service Pack 的先决条件是已安装 STEP7 MicroWIN V4 的以前版本。

软件特性

编译：检查程序错误。

下载：将编写的程序传送到CUP存储区。

上传：将CPU存储区中的程序导回电脑。

设定：建立程序传输存储卡，先将程序下载到CPU，再将卡插入CPU卡槽，再点设定完成即可。

PLC:在线查看CPU信息，如固件版本，致命错误等。

清除：删除CPU中的程序块，系统块，数据块等。

设置时钟：在线校准CPU时钟。

调试(用于调试程序时监控程序运行状态和内部数据)

软件优点

step7 microwin快捷键

插入行-Ctrl+I

插入程序段-F3

删除程序段-shift+F3

向下插入分支-Ctrl+↓

插入水平线-Ctrl+→也可用于插入列。该功能也可将元素向右推一格，用Insert键还可切换成替换元素。

删除元素-Delete

输入类指令集-F4

输出类指令集-F6

复杂指令集-F9

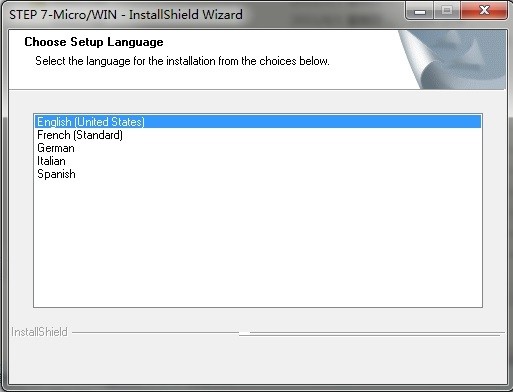

安装步骤

1、将文件下载到 PC。

2、将压缩文件和所需的 Service Pack 解压缩。

3、现在，该目录中将列出名为“MicroWIN”、“s7exp”和“tdpaneled”的附加文件夹。

4、切换到相应文件夹，然后通过执行文件 Rejoin.bat 启动更新。

5、完成后，可看到扩展名为 .exe 的文件(xxx.exe)。执行相应的 xxx.exe 文件。

4、按照安装期间的提示操作以完成安装。

5、安装成功完成后，可在开始菜单的“Simatic”项下看到 STEP7 MicroWIN V4 SP8。

6、安装之后，请删除含有安装文件的临时子文件夹 。必须手动执行此操作。

软件官网

西门子 STEP7 (TIA Portal) 的官方网站：

https://support.industry.siemens.com/cs/ww/en/view/109745654

软件综述

西门子 STEP 7 Microwin 4.0.6.35 是一款用于西门子 S7-200 PLC（可编程逻辑控制器）编程和仿真软件。

优点：

• 易于使用：具有简洁明了的界面，初学者也能快速上手。
• 强大的功能：支持 ladder 逻辑、STL（结构化文本语言）、FBD（功能块图）和 SFC（顺序功能图）等多种编程语言。
• 丰富的指令集：提供各种标准和特殊功能指令，满足各种控制需求。
• 实时仿真：可以通过仿真功能测试和调试程序，无需连接实际 PLC。
• 在线监控：允许用户在 PLC 运行时监控和修改程序，方便故障排除。
• 广泛的支持：适用于所有 S7-200 PLC 型号，包括紧凑型、模块化和分布式 PLC。
• 免费下载：从西门子官方网站免费下载，无需购买许可证。

缺点：

• 功能限制：与更高端的 STEP 7 软件相比，功能相对较少，不适用于大型项目。
• 不支持新一代 PLC：仅适用于 S7-200 系列 PLC，不支持 S7-300、S7-400 等新一代 PLC。
• 技术支持有限：作为一款免费软件，可能无法获得西门子官方的技术支持。

总结：

STEP 7 Microwin 4.0.6.35 是一款适用于小型 S7-200 PLC 项目的易于使用且功能强大的编程软件。对于初学者或需要进行基本控制的应用，它是一个很好的选择。但是，对于大型或复杂的项目，需要考虑使用功能更全面的 STEP 7 软件。
