ProE Wildfire5.0

软件介绍

ProE5.0是一款做产品设计非常好的软件，proe5.0是新一代的产品造型系统，是一个参数化、基于特征的实体造型系统，并且具有单一数据库功能。

软件特性

1、全局设计过程的改进

加快详细设计过程

利用新的Auto RoundTM功能、改善的装配性能、直接曲面编辑、增强的数据交换、新的JT支持、特征识别和自动化3D绘图注释功能，更快地创建简单和复杂的设计

改善设计外包过程

用新的数字权限管理功能保护重要的设计数据

改善检验和认证过程

利用新的公差分析、改善的网格化、对非线性材料的支持、更好的结果分析及更智能的诊断功能，更快、更轻松地分析设计

优化制造业的工具和工厂设备的设计过程

利用易于使用、功能强大的过程管理器在Pro/ENGINEER中定义刀具路径、创建注释特征和执行其他关键的功能，简化和自动化将工程设计转变为制造过程的步骤

2、机电设计的改进

更快速的详细设计

利用智能、自动化的功能添加和布置带状电缆，更快地创建机电设计

更快速的ECAD-MCAD设计协作

利用MCAD和ECAD设计之间新的接口加速设计的协作。自动识别增量变更，并在MCAD和ECAD电路板设计之间交叉突出显示。

FAQ

1、PROE中非缺省是什么意思?

所谓缺省就是使用系统的默认配置，非缺省就是不使用系统的默认配置而在对话框中选择自己需要的配置。举个简单的例子：假如你的proe起始位置下config里设置了创建零件的默认单位是mmns，当你要新建一个零件时，取消勾选缺省选项，这是你就可以选择inbs创建英制零件。

2、PROE中如何创建控件三维曲线?

你可以通过投影的方法创建三维曲线;或者用基准点工具创建点，然后生成曲线;或你使用方程创建空间曲线。

3、proe中扫描、混合、扫面混合、可变扫描命令有什么区别啊?

扫描：只可以有一条轨迹线和一个剖面，并且剖面在扫描过程中不发生变化，剖面垂直于轨迹线。

混合：用多个剖面混合来生成几何体。生成的几何体根据剖面的形状发生变化，各个剖面要求一定要有相同的混合点(无需直接绘制的轨迹线，靠截面深度和角度旋转确定截面相对位置

扫描混合：利用多个剖面和一条轨迹线生成几何体，结果几何将根据轨迹线的走势及剖面发生变化。

可变扫面：由一个剖面和一条以上的轨迹线生成几何体，剖面可以发生变化，可以指定方程式使其发生规则的数学变化，剖面垂直方向可以指定。

4、每次打开proe文件都要重新贴花，为什么之前贴好的都没有了?

你可以在config中设置一下，设置选项save_texture_with_model的值设置为yes，然后保存到工作目录的config.pro中。

5、在质量属性对话框中，把密度改为0为什么计算的时候质量不是0呢?

在proe中0密度不符合实际，proe里也没有这种设置，只会显示为PROE里的最小密度。

使用方法

使用PROE画圆柱

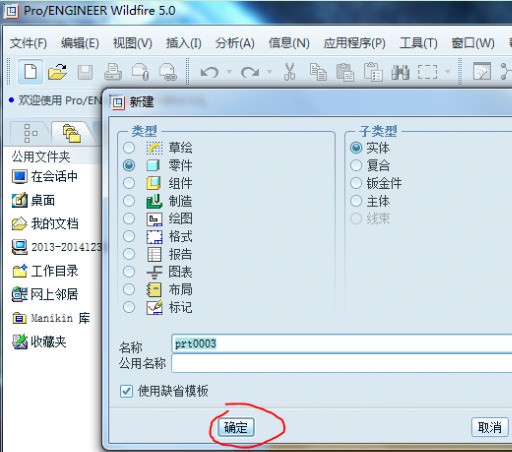

1、打开PROE点击新建——零件，名称按默认，点击确定。

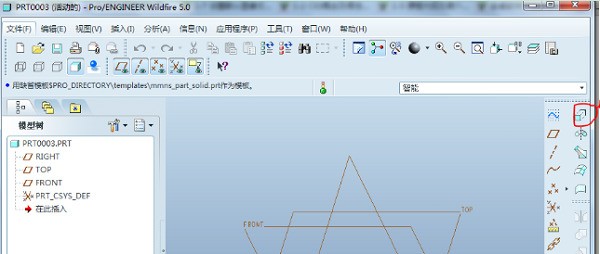

2、如图所示，点击拉伸工具。

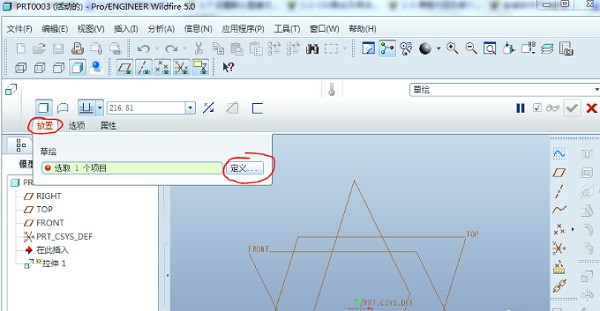

3、如图所示，点击放置——定义。

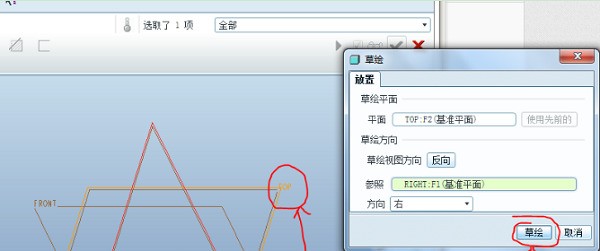

4、点击选择TOP平面，点击草绘开始绘制。

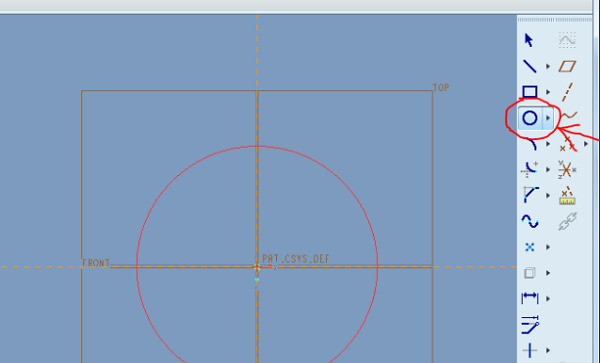

5、如图所示，进入草绘后，点击圆工具，在草图上绘制一个圆。

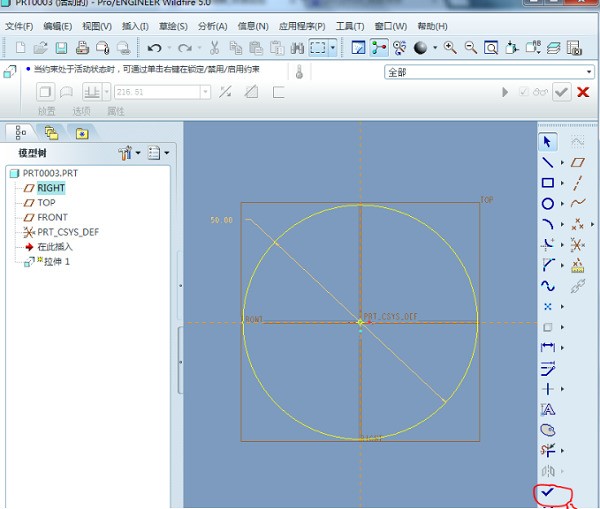

6、如图所示，点击打钩符号，完成草图绘制。

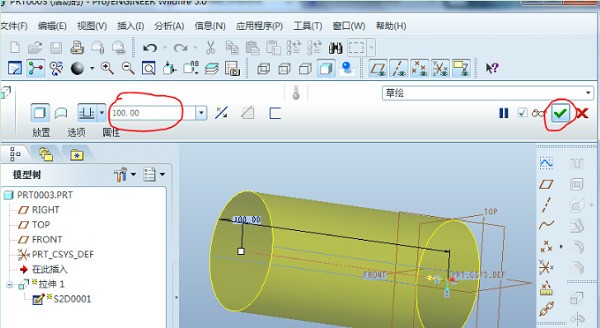

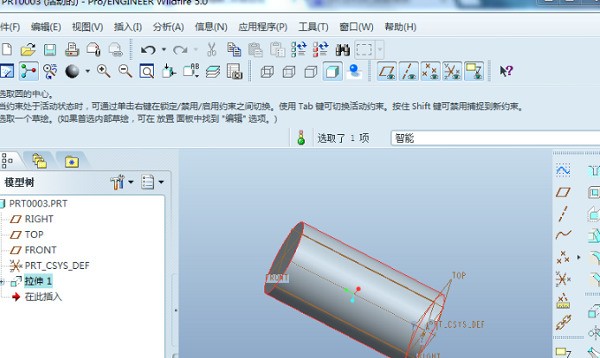

7、如图所示，可以在拉伸长度中输入你想要拉伸的长度，然后点击打钩符号完成圆柱的绘制。

软件截图

软件官网

Creo Parametric（以前称为 ProE Wildfire）的官方网站：

https://www.ptc.com/en/products/cad/creo-parametric

软件综述

ProE Wildfire 5.0 是 PTC 公司开发的计算机辅助设计 (CAD) 软件的早期版本。虽然它已经不再是最新的版本，但它仍然是一款功能强大的 CAD 软件，具有以下优点：

优点：

• 参数化建模： ProE Wildfire 5.0 使用参数化建模，允许用户通过调整参数轻松地更改设计。
• 功能建模： 可以使用特征对几何形状进行操作，例如拉伸、旋转和切割。
• 装配建模： 用户可以创建和管理大量组件的装配体。
• 图纸生成： 可以从模型中生成 2D 工程图。
• 有限元分析： 集成了基本的有限元分析功能，用于模拟应力分析和变形。
• 用户界面： 直观的界面易于学习和使用。
• 兼容性： 支持多种 CAD 文件格式，包括 STEP、IGES 和 Parasolid。

缺点：

• 过时： ProE Wildfire 5.0 已不再是最新版本，并且某些功能可能已被更新的版本所取代。
• 限额： 某些高级功能，例如高级装配体和曲面建模，可能会被限制或需要额外的模块。
• 技术支持： PTC 可能会限制对旧版软件的官方支持。

总体而言，ProE Wildfire 5.0 是一款功能齐全的 CAD 软件，仍然可以满足某些用户的需求。然而，建议升级到更新的版本以获得最新的功能和技术支持。
