Plcsim5.5 官方版

    下载量:0    评分:8.0    更新时间:2023-08-25    大小:18.04 MB


软件介绍

Plcsim官方版是一款由西门子推出的专业的plc仿真软件。S7-Plcsim最新版能够帮助用户在PG/PC上进行不依赖于硬件的S7程序测试,加速开发进程,从而降低开发成本。S7-Plcsim软件支持测试自动化功能,并通过可视界面轻松监视并更改输入和输出,提高开发质量。

Plcsim

软件优点

1、应用领域

SIMATIC S7-PLCSIM 可以在编程设备 /PC上模拟控制器进行 S7-300 和 S7-400 用户功能块和程序功能测试,无需控制器硬件。编程工具的在线访问和测试功能可以以实际控制器相同的方式执行。这使用户可以在开发地点现场对整个程序进行测试。模拟 MPI、PROFIBUS DP 和 TCP/IP 通讯的装置很先进,可以确保模拟中的高等级的灵活性。

2、设计和功能

S7-PLCSIM 可以像真正的控制器一样执行用户程序(特殊功能,如 F 技术只能有条件的实现)。程序执行期间,可以通过简单的用户接口监视和修改各种过程值(例如切换输入/输出的开关状态)。

3、链接外部过程仿真

S7-ProSim 接口用于链接外部过程仿真系统。可以通过此接口动态的访问过程值。例如,PROSIM 接口 正在使用 COM 对象,可以使用 Microsoft Visual Studio C++ V6.0 和 Microsoft Visual C++ .NET 进行编程。

软件特性

1、S7-PLCSIM保存文件组织和PLC

如果一个组织或一个文件保存在项目文件夹中的PLC的STEP 7,考虑以下因素:如果文件被保存在那里,或.plc .lay整改项目从STEP 7使用菜单命令文件>另存为”复选框,当激活“重组”,不.lay STEP 7文件或复制文件,因为它们不.plc STEP 7项目。.lay和手动复制文件到新的.plc项目文件夹。

2、S7-PLCSIM不支持显示了S7-300或?

S7-PLCSIM不显示或输出一个小便撒尿如果S7-300模拟连接的卡和PQS轨道CP。CP卡设置S7-300是一个不同的一个S7-400。S7-PLCSIM只支持一种CP卡的配置S7-400。

不支持下载配置电路中包含对象的运行模式。

S7-plcsim no支持下载配置电路包含对象模式run. primero停止PLC模拟是必要的,并最终rearrancar下载。

3、组织设立的一个管理员用户的可视化

如果一个用户有管理员权限,然后创建一个组织,从S7-PLCSIM,闭上你的会议上,该组织S7-PLCSIM自动打开,当一个用户不具有管理员权限登录和S7-PLCSIM启动。然而,用户可以打开它的组织,选择菜单命令文件>打开(如果用户已经保存的组织,该组织)。

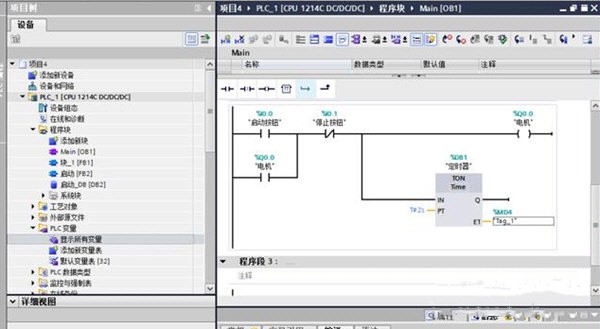

Plcsim下载

常见问题

1、问题:当S7-PLCSIM已经运行,并且计算机已经与真实PLC有正确的编程连接方式,此时点击在线监控或者下载程序,STEP7所访问的节点是S7-PLCSIM还是真实PLC呢?

解答:S7-PLCSIM的优先级要高于真实PLC在线连接的优先级。也就是说,在S7-PLCSIM软件运行的情况下,所有的下载/上传/监控操作,都是针对S7-PLCSIM进行的,与真实PLC无关。有时计算机与真实PLC无法建立连接可能就是因为S7-PLCSIM正在运行,此时关闭S7-PLCSIM即可。

2、问题:S7-PLCSIM与WinLC有何区别?

解答:WinLC的特性相当于真实PLC的特性,所以此问题请参考本文中S7-PLCSIM与真实PLC区别的章节。

3、问题:为什么在S7-PLCSIM菜单中无法触发OB40?

解答:S7-PLCSIM仿真真实的PLC,由于OB40与硬件组态关系密切,所以只有在下载了硬件组态后(或者Block文件夹下的SDB文件),在S7-PLCSIM菜单中才可以触发OB40。

4、问题:S7-PLCSIM是否可以仿真通信程序,例如:PTP通信,以太网通信?

解答:S7-PLCSIM无法仿真通信程序,此问题请参考本文中S7-PLCSIM与真实PLC区别的章节。

5、问题:S7-PLCSIM是否可以仿真定时器或定时中断功能?

解答:S7-PLCSIM的本质是一个在Windows环境下运行的应用程序,所以其执行状态与计算机的性能及系统资源使用状态都有着密切的联系。其仿真程序的扫描周期也实时受计算机负荷的影响,程序扫描周期可能会延长到几十个毫秒或者几百个毫秒。因此,当S7项目中的定时器时基定义非常小(例如10 毫秒)时,或者定时中断周期非常小(例如几个毫秒)时,S7-PLCSIM(受Windows运行机制及计算机性能影响)是无法在这么短的时间内完成应有相应的。对于真实的PLC, 由于其实时功能是由硬件来保证的,所以不存在上述问题(如果程序量比较大,程序扫描周期大于定时器的预设时间,这种情况下应当使用定时中断功能代替定时器的使用)。所以对于时序逻辑要求不严格的程序逻辑,可以使用S7-PLCSIM仿真的;对于时序逻辑要求严格的程序逻辑,使用S7-PLCSIM仿真是不可靠的。

6、问题:为什么项目下载后,S7-PLCSIM 的SF点亮,但程序仿真执行不受影响?

解答:这种情况多出现于向低版本的S7-PLCSIM 下载了其无法识别的新硬件组态。用户升级S7-PLCSIM的软件版本即可。

安装步骤

1、在本站下载该软件并解压

2、打开软件安装包点击确认

3、选择安装路径点击下一步

4、等待安装完成即可

软件官网

https://support.industry.siemens.com/cs/ww/en/view/109738660/131709154343


软件综述

PLCsim 5.5是一款由西门子开发的模拟器软件,用于仿真 S7-1200 和 S7-1500 PLC。以下是该软件的主要功能和特点:

优点:

  • 精确仿真:PLCsim 5.5 提供高度精确的 PLC 仿真,包括对输入/输出、内存、定时器和指示灯的仿真。
  • 强大的调试和诊断工具:该软件提供各种调试和诊断工具,例如在线监视、断点和单步执行。
  • 用户友好界面:PLCsim 5.5 具有用户友好的界面,方便用户导航和使用。
  • 广泛的文档:西门子提供了广泛的文档和技术支持,帮助用户快速上手。
  • 支持各种编程语言:PLCsim 5.5 支持多种编程语言,包括梯形图 (LAD)、指令表 (STL) 和结构化文本 (SCL)。

缺点:

  • 硬件仿真限制:PLCsim 5.5 无法模拟所有物理硬件功能,例如模拟输入/输出。
  • 某些功能需要付费:一些高级功能,例如高级通信仿真,需要高级版本。
  • 可能存在错误:与任何软件一样,PLCsim 5.5 可能存在一些错误和问题。

总体而言,PLCsim 5.5 是一款功能强大且可靠的 PLC 仿真器,广泛应用于工业自动化、教育和培训领域。它提供精确的仿真、强大的调试工具和用户友好的界面,帮助用户快速有效地开发、测试和调试 PLC 程序。
